Джойстик за 100 рублей и один вечер

Джойстик за 100 рублей и один вечер

Просматривая каталог магазина Чип-и-дип, случайно я узнал о существовании в природе двухосевых переменных резисторов на 100 КОм. Тем, кому знакома схема аналогового джойстика, сразу становится ясно, что такой резистор можно использовать, как его основную деталь.

Итак, почти все компоненты для джойстика были приобретены в питерском Чип-и-дипе. Резистор – специфический, а остальное – то, что попалось под руку:

  • Резистор двухосевой FJN10K1 B100K5 (на 100 КОм, с пружинами) – 19р.
  • Кнопки тактовые SDTX-210-N 4 шт. – 48р.
  • Разъем DB15M в Game-port звуковой платы – 11р.
  • Корпус к разъему 15 контактов DP-15C – 9р. 60к.

Дополнительно в старом хламе отыскались:

  • Ethernet кабель гибкий категории 5е – 3 метра.
  • Пара винтов и гаек диаметром 3 мм.
  • 8 таблеток гидроперита.
  • 50 мл. концентрированной соляной кислоты.
  • Перманентный черный маркер Pilot (на ацетоне), пишущий на любой поверхности.
  • Фольгированный стеклотекстолит толщиной 2.5 мм.
  • Шкурка «нулевка».

Джойстик подключается в игровой порт на звуковой плате.

Джойстик за 100 рублей и один вечер

Основные элементы располагаются на куске текстолита размером 6 х 12 см. Размер может быть любым, главное – чтобы можно было удобно расположить все компоненты и у нас нашлась емкость, в которой мы будем ее травить (плата 6 х 12 см. травится в пластмассовой банке из-под селедки в масле «Балтийский Берег» на 500 гр.).

Сверлим отверстия под резистор, кнопки и провод. Обрабатываем края отверстий. Сделать это можно сверлом большего диаметра, чем отверстие, вращая его в отверстии в обратном направлении. Зачищаем поверхность медной фольги нулевкой и моем порошком «Пемолюкс». Стараемся прикасаться руками к поверхности фольги как можно меньше.

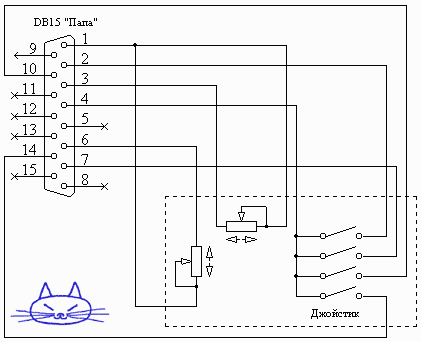

Схема подключения взята из статьи «Джойстик своими руками: начнем с основ» Владимира "Рашпиль" Климуса, из которой исключены педали и РУД.

Джойстик за 100 рублей и один вечер

Схема сама по себе простая, поэтому ее развести можно сразу на заготовке платы.

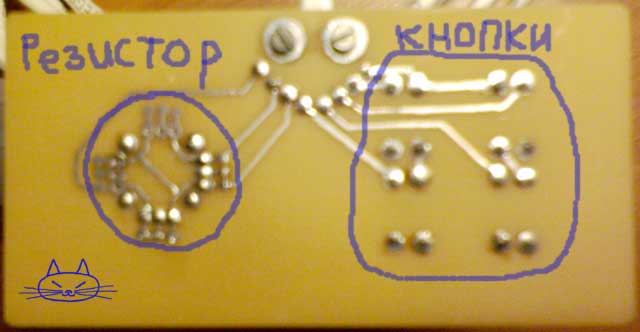

У переменных резисторов, составляющих двухосевой блок, средний вывод – движок. Его можно вывести на отдельную контактную площадку, чтобы при монтаже соединить перемычкой с каким-либо из крайних выводов. А крайние выводы сразу соединить с отверстиями под провод (выводы 1, 3, 6 разъема). У выбранных кнопок выводы попарно соединены между собой, что облегчает проведение общего контакта (вывод 4 разъема). Будущие дорожки рисуем маркером на поверхности фольги. Рихтуем при необходимости, например лезвием от канцелярского ножа. Особое внимание уделяем отверстиям в плате – следим за тем, чтобы край фольги в отверстии был закрыт краской.

Дальше готовим раствор для травления. Надеваем резиновые перчатки. Помним, что концентрированная перекись водорода и кислоты требуют осторожности и аккуратности. Растворяем в полстакане воды комнатной температуры таблетки гидроперита (5 – 10 шт) и выливаем получившуюся перекись в емкость для травления. Доливаем воду, чтобы она закрывала плату примерно на сантиметр. Медленно вливаем в получившийся раствор кислоту, постоянно перемешивая. Перемешиваем стеклянной палочкой или чем-нибудь пластмассовым – металлы будут реагировать с полученным раствором. Концентрированная соляная кислота на воздухе «дымит», выделяя едкий газ с резким запахом. Работая с ней это следует учитывать – позаботиться о хорошей вентиляции, избегать вдыхания газа и держать емкость с кислотой открытой как можно меньше времени. Погружаем плату в емкость с раствором рисунком вверх. Если емкость аккуратно покачивать, то процесс травления ускоряется, и занимает примерно 20 минут. Вместо соляной кислоты подойдет концентрированная серная или азотная. Травить плату можно и в растворе хлорного железа, но это будет дольше, чем в кислоте. И выдержит ли маркер «Pilot» хлорное железо – я не знаю. Возможно, понадобится другая краска. Вытравленную плату промываем под струей воды, раствор перед тем как слить в канализацию разбавляем водой – до нескольких литров.

Краску с дорожек можно снять ацетоном, растворителем, жидкостью для снятия лака или соскрести ножом. Потом повторно промываем плату «Пемолюксом», залуживаем дорожки и паяем элементы.

Джойстик за 100 рублей и один вечер

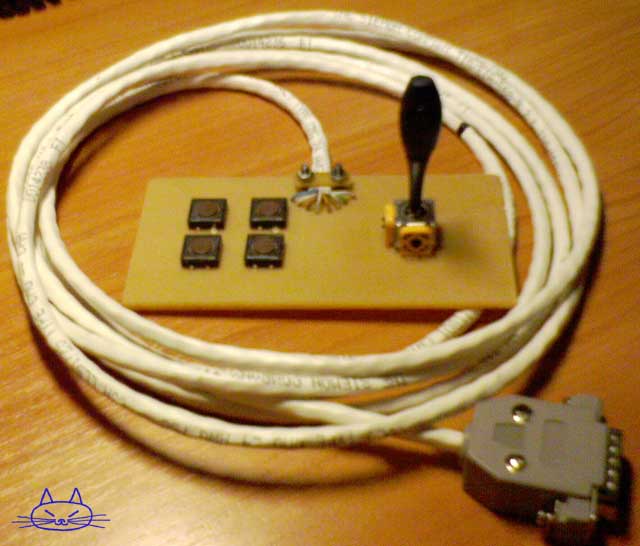

Дальше припаиваем провод и разъем. Ethernet кабель удобен тем, что в нем есть 8 проводов с цветовой маркировкой каждый. Как раз подходит для джойстика с двумя осями и четырьмя кнопками. Закрепляем конец провода на плате, чтобы не болтался. Подключаем, настраиваем и радуемся жизни а также ощущению собственной крутизны :)

Джойстик за 100 рублей и один вечер

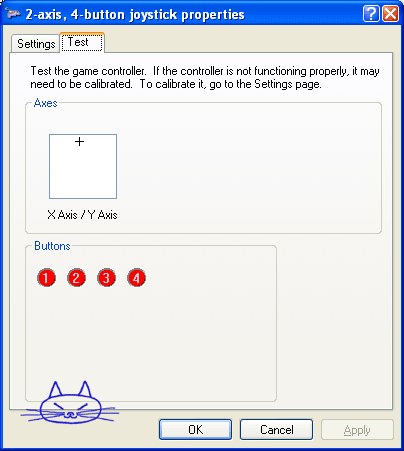

Для такого джойстика в Windows XP драйвера не требуются. Заходим в Control Panel / Game Controllers. Добавляем «2-axis, 4-button joystick». Работоспособность проверяем на вкладке «Test» в свойствах джойстика.

Джойстик за 100 рублей и один вечер

Чтобы изменить направление оси, соединяем средний вывод резистора оси с противоположным крайним выводом. Изменение нумерации кнопок легко осуществляется перепайкой проводов на плате или разъеме. Теперь надеваем на рычажок резистора какую-нибудь пластмассину (предварительно можно припаять отрезок металлического стержня от шариковой ручки), калибруем, и вылетаем на задание!
