Самодельный руль

Руль для компьютера я начал делать больше двух лет назад. Но через некоторое время я купил хороший заводской руль ACT Labs Force RS, поэтому работу над самодельным забросил.

Однако, заводской руль, несмотря на все его преимущества, обладает одним недостатком. Он громоздкий, тяжелый и устанавливать его перед каждой игрой достаточно долго. По этому недавно я решил вернуться к самодельному рулю. Механика была уже почти сделана, оставалось поставить кнопки и припаять все к штекеру.

Механика

В качестве основания я взял широкую сосновую доску. Сам руль я выпилил из фанеры. Переменный резистор, на котором крепится руль, я прикрутил на фанерку, расположенную под углом 45° к основанию. Сама фанера держится на двух деревянных ножках, прибитых к основанию. На руле находятся ограничители, ограничивающие ход руля. Они необходимы, чтобы резким движением не повредить переменный резистор.

Кнопок я сделал 4 штуки – по 2 справа и слева. Они располагаются на фанерке из ДВП, которая прибита так же под углом 45°. Спереди они прибиты прямо к основанию, а сзади поддерживаются одной деревянной ножкой.

Конструкция педалей получилась не удачной, а потому я в качестве замены педалям просто закрепил переменный резистор справа и приделал к нему небольшой рычажок.

Проводов получилось 8 штук. Их я накрутил на специально вбитых гвоздиках, чтобы случайно не отодрать. Затем я эти провода скрутил и припаял к разъему игрового порта. Длина провода получилась 120 см.

К сожалению, в тот момент у меня не было готового корпуса для разъема игрового порта, поэтому я его сделал самостоятельно из ДВП.

Электроника

Электрическая схема руля

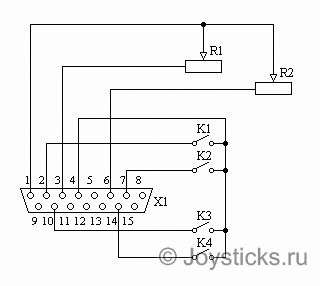

Рис. 1. Электрическая схема руля

Используемые радиоэлементы:

  • X1 – разъем DB15 для игрового порта;
  • R1, R2 – линейные переменные резисторы на 100 Ком;
  • K1, K2, K3, K4 – кнопки (без фиксации положения).

Переменный резистор R1 – это ось X (руль), а R2 – ось Y (педали).

В работе

Подключил я руль к компьютеру. Открыл вкладку «Игровые устройства» в «Панели управления», добавил туда мой руль, а затем откалибровал его. Работает! После этого запустил игру «Дальнобойщики 2». Управление с рулем просто замечательное! Машина гладко входит в повороты. Этому способствует большой угол поворота руля – 270°.

Удлинитель

Переставил я компьютер на новое место. Решил подключить к нему свой руль. Только вот длины кабеля мне не хватило. Кое-как, правда, подключил, только вот руль оказался на другой стороне стола. Играть так, конечно же, очень не удобно.

Тогда мне пришла идея сделать удлинитель. Я купил еще один такой разъем со штырьками и ответную часть с гнездышками, а так же 20 метров провода. На сей раз, в комплекте с разъемами я получил пластмассовые корпуса.

Спаял, подключил к компьютеру, начал проверять. Кручу руль – двигается ось Y. Нажимаю на первую кнопку, а нажимается вторая. Нажимаю вторую – нажимается первая.

Проверяю тестером. И точно – я спаял разъемы зеркально! Пришлось один разъем перепаивать.

Длина удлинителя получилась равной 1 метру. Теперь я могу играть рулем без всяких проблем.

Выводы

Рулем своим я очень доволен. При своей видимой простоте он не хуже многих заводских устройств. Углом поворота руля в 270° обладают далеко не все заводские рули. А именно большой угол поворота руля позволяет точно управлять движением автомобиля.

Отсутствие настоящих педалей упрощает установку руля. При этом рычажок-эмулятор позволяет точно управлять машиной.

Теперь буду ждать игру «Дальнобойщики 3». Очень хочется порулить в ней моим рулем!

Максим Шалумов
