Кружек самоделкиных, или педали для ленивых

Для начала маленькое вступление. Итак, я как и многие из фанатов игры всех времен и народов Ил2 Штурмовик, а позже ЗС со временем пришел к тому что управление осью рысканья при помощи качалки на РУД или поворота РУС по вертикальной оси меня не устраивает с точки зрения реализма. Выходов в данном случае, как известно два – купить (а точенее заказать и за бугра, так как не продаются у нас :( ) заводские, или сделать самому, педали. Надо заметить, что я человек архи-ленивый. Поэтому сразу решил что конструкция должна быть максимально простой но достаточно эффективной. Значит просто разбираем джоистик вынимаем резистор отвечающий за ось Z и удлиняем провода которые ведут к нему от микросхемы. Потом поместим его в свою конструкцию. Сначала я сделал педали по классической схеме трапеции. И довольно долго пользовался ими хотя они меня быстро разочаровали :( Описывать их не буду нечто подобное показано на известном большинству, сайте вирпила Борада.

Если кого то интересует схема подключения резистра к гейм порту вы найдете ее на этом сайте.

А вот второй свой эксперимент, я сейчас хочу представить вашему вниманию ;)

Кружек самоделкиных, или педали для ленивых

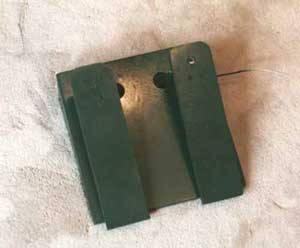

Вот так собственно выглядит сама конструкция ;)

Итак что для всего этого надо:

  1. Самое главное, прямые руки (две штука ;) )
  2. Электролобзик или ножовка (для упорных простой лобзик :) )
  3. Дрель или шуруповерт (для упорных коловорот)

Материалы:

  1. 12 мм. Фанера
  2. стальные уголки (продаются в строительных магазинах по 4руб. штука)
  3. 2 не разборные мебельные петли (10р штука)
  4. Короткие саморезы с широкой, плоской шляпкой (на жаргоне – лишки или клопы)
  5. 2 пружины
  6. 2 длинных винта (150 мм. И больше) при желании баллон акриловой краски, ну и всякая мелочь :)

Кружек самоделкиных, или педали для ленивых

Кружек самоделкиных, или педали для ленивых

В общем то объяснять особенно нечего. Суть конструкции элементарна и полностью видна на изображениях (несмотря даже на их плохое качество) Общие размеры также приводить не буду так как ноги мои 46 размера :)) Но на несколько моментов, я хотел бы обратить особое внимание.

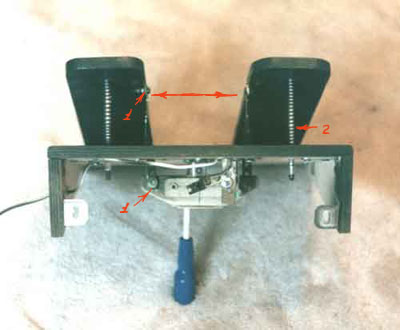

  1. Расстояние между тягами идущими от педалей (показано двусторонней красной стрелкой) от него зависит амплитуда движения педалей а соответственно их удобство и точность прицеливания. как это расщитать по умному я незнаю, пришлось выбирать методом научного тыка ;)
  2. В местах крепленья тяг к качалке и педалям (на снимке стрелки под номером 1) гайки (на каждом 2 шт.) не затянуты намертво а чуть ослаблены. Между тягами и деталью к которой они крепятся намотано изделие которое в канцелярских магазинах проходит под названием «резинки для денег» :) Не спрашивайте меня, зачем, просто поверьте так лучше ;)) Надо заметить что оси крепления тяг (на снимке тяги сделаны из планок конструктора но в последствии собираюсь поменять их на сплющенные с двух сторон медные трубки) перпендикулярны одна другой на мой взгляд это самый простой и удачный способ их крепления.
  3. Оси на которые надеты возвратные пружины, должны примерно соответствовать внутреннему диаметру этих пружин (стрелка 2) (оси свободно опускаются вниз конструкции если на них навинтить гайки получатся неплохие ограничители.(мне не понадобились)

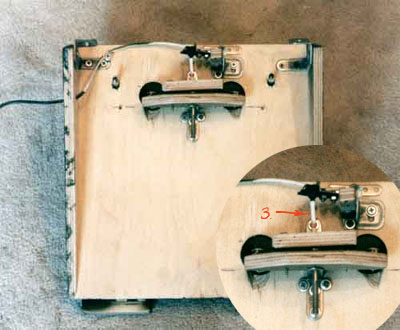

  4. И последнее. Так как в самодельной (тяп ляп) конструкции избежать некоторых люфтов просто не возможно, вращательный момент на ось резистра предается через мягкую втулку длинной 2-3 см. (в моем случае оплетка от фирменного телефонного провода) чтобы избежать его разбалтывания и в дальнейшем поломки.(на фото стрелка 3)

В завершение хочу сказать что я так и не смог изобрести способ удобной и точной фиксации педалей в среднем положении :( . Так что если кто-нибудь подкинет стоящую идейку, я буду очень благодарен! ;) До встречи в виртуальном небе и удачи.

Распостранение данного материала всячески приветствуется ;) и да окрепнет вирпильское братство, аминь :)

Gadenysh
