Самодельные педали

Решил я себе сделать педали по типу своих старых из Гениуса. Только на подшипниках и на датчиках Холла. В конструкции педалей, в принципе, нет ничего сложного, как мне кажется.

Из материалов мне потребовались: фанера (6 мм), болт (140 мм, диаметр 8 мм), гайки и шайбы к нему, два подшипника (внешний диаметр 22 мм, внутренний 8 мм), длинные болтики М3 и гайки к ним, датчик Холла Ss495A, магниты с CD привода.

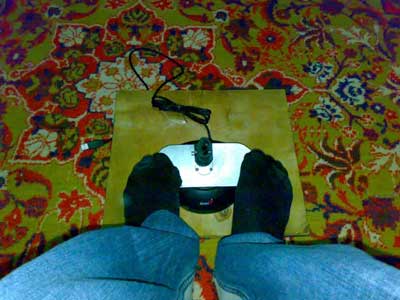

Старые педали (вид сверху)

Рис. 1. Старые педали (вид сверху)

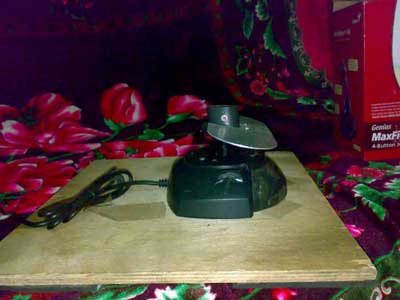

Старые педали (вид сбоку)

Рис. 2. Старые педали (вид сбоку)

По подобию педалей выше, я решил сделать новые педали полностью самостоятельно, на датчике Холла и подшипниках.

Боковинка и болт (будущая ось)

Рис. 3. Боковинка и болт (будущая ось)

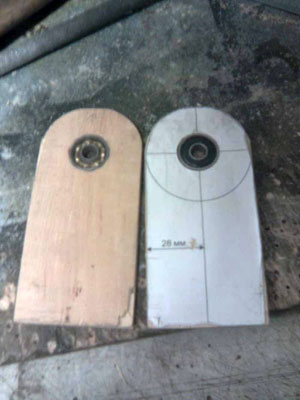

Две боковинки

Рис. 4. Две боковинки

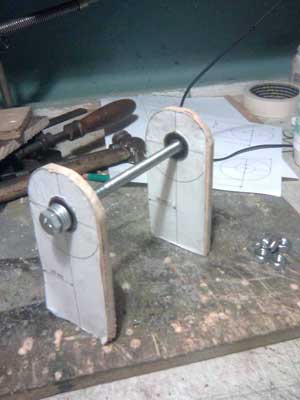

Боковинки и болт в сборе

Рис. 5. Боковинки и болт в сборе

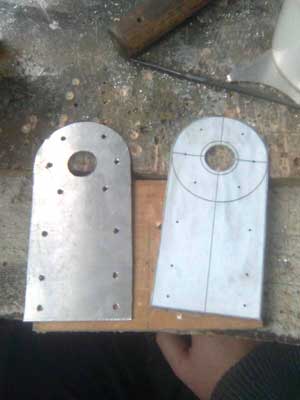

Боковинка и металлическая накладка

Рис. 6. Боковинка и металлическая накладка

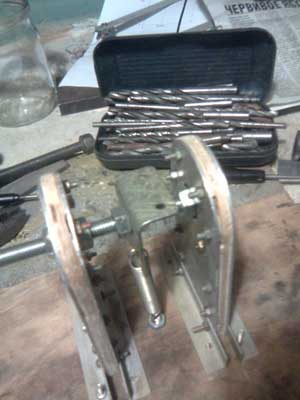

Механизм центровки педалей

Рис. 7. Механизм центровки педалей

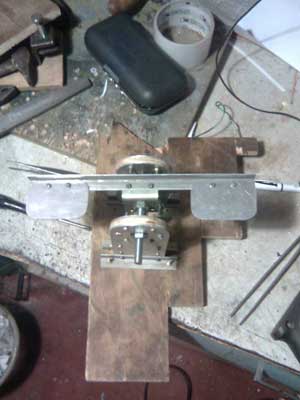

Педали почти готовы

Рис. 8. Педали почти готовы

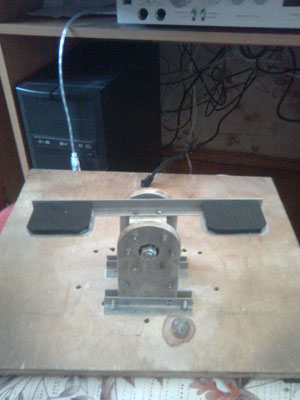

Итог всей работы (вид спереди)

Рис. 9. Итог всей работы (вид спереди)

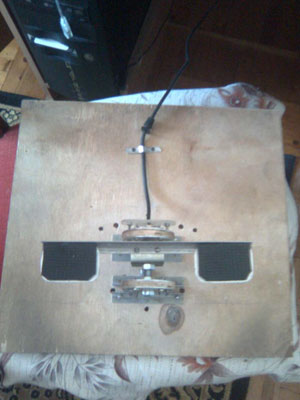

Итог всей работы (вид сверху)

Рис. 10. Итог всей работы (вид сверху)

Все готово. Педали работают идеально точно: ни люфтов, ни шумов нет.

Дмитрий Лисовин aka L-i-S

Опубликовано: 14 февраля 2009 г.
