Подключаем приставочный джойстик. Схемы. (Полный мануал по подключению приставочного джойстика к персоналке).

Сижу я значит на работе и тут мои собутыльники (т.е. сослуживцы.) типа мне спец задание дают и говорят, ну мы тут типа таво, сайт делаем с игрухами и тебе надо придумать ХРЕНЬ чтобы джойстик от приставки к попе компа прихерачить. Ну я и отвечаю, щаз... только волшебную бутылочку... то есть палочку достану, взмахну ей пару раз и все будет готово (за ехиднечиство получил клавой по голове). Выхода нет и надо любым способом сделать эту ХРЕНЬ. Значит после работы я зашел в магазин за ПИВОМ (что бы легче думалось :) и пошел домой делать эту злощастную ХРЕНЬ. Забегу вперед и скажу что ХРЕНЬ у меня получилась, и не одна, в чем вы дальше убедитесь, и я описал как вам такую же ХРЕНЬ самим собрать.

Для производства ХЕРНИ вам... нам... им...(какая разница кому) понадобится:

  1. Пиво
  2. Паяльник
  3. Пиво
  4. Диоды (можно использовать любые, лишь бы размер маленький был)
  5. Пиво
  6. Разъем «папа» LPT
  7. Пиво
  8. Разъем мама для джойстика (в зависимости от модели джойстика)
  9. Пиво
  10. Прямые руки и еще немного пива (для кривых рук потребуется много пива).

Приступим. Конструкция проста (как два пальца....). Главное делать все аккуратно, не путать ориентацию диодов (свою тоже) и что бы провода не замыкались между собой. В качестве корпуса ХЕРНИ в большинстве случаев подойдет корпус от LPT разъема. Так же я посоветую для предохранения компа использовать мультикарту с LPT портом, т.к. если ХРЕНЬ собрать не правильно, то появляется охуенная возможность спалить контроллер порта.

Джойстик хирургическому вмешательству подвергать не стоит, т.к. он может пригодится по своему прямому назначению. Вместо этого, используйте ответную часть соответствующего разъема, а в случае с денди все вообще просто, в качестве ответной части подойдет разъем от COM-порта. Его то мы и возьмем.

Вот примерно так будет выглядеть ваш девайс:

Вид COM'ом к верху

Вид COM'ом к верху

Вид COM'ом к низу

Вид COM'ом к низу, сверху LPT

Основная и единственная проблема с LPT портами (это я понял после шестой бутылки пива), это то, что они не имеют необходимого напряжения (+5V) на своих долбанных штырьках чтобы запитать до смерти эти хреновы джойстики. Но мы то пьем ПИВО, а не молоко, и для нас это не проблема. Для получения нужного напряга мы будем использовать диоды (у кого денег до хрена может использовать атомную электростанцию) для объединения тока от двух и больше штырьков LPT порта. Диоды нужны для того, чтобы не спалить LPTшник, т.к. они обладают односторонней проводимостью (зачем нужно пиво, объяснять не буду, сами догадайтесь).

Схема подключения питания

Для тех, кто совсем не знаком с практической электроникой: диод нельзя припаивать как попало, у него есть направленность, которая обозначается на любом диоде либо полоской либо стандартным значком.

Обозначения диодов

Обозначения диодов
Красной стрелкой показано направление проводимости

С землей проблем вообще никаких проблем нету, выгляни в окно там ее до хуя, а у LPT она находится с 18 по 25 штырек.

Все! Звездец! на этом, теория закончилась, и если ПИВО еще осталось (у кого кончилось бегите быстрей в магазин) то можно приступать к рассмотрению чисто конкретных моделей джойстиков. Я приведу пример сборки ХРЕНИ на клоне NES с разъемом джойстика типа COM, а у других моделей приведу только схемы и пояснения. Пример объяснен настолько просто, что даже грудной ребенок поймет, а по этому примеру можно будет собрать и другие виды ХРЕНИ (даже вертолет).

Схема по которой нам придется паять ХРЕНЬ офигительно проста:

Схема подключения джойстика

Кстати, для самых одаренных объясняю (показываю) нумерацию штырьков LPT порта, и подписи к интересующим нас штырькам:

Нумерация штырьков LPT

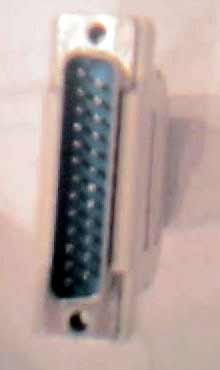

Теперь со схемой разобрались, приступаем к делу. Берем разъем LPT (свой разъем я взял от старого шнура для принтера просто разобрав его и отпаяв провода, хотя наверное разъем можно и купить) разбираем.

Припаиваем к штырькам 5, 6, 7, 8, 9 диоды, еще раз напоминаю, направление проводимости диода должно идти от LPT к джойстику.

Припаиваем провода к LPT

Припаиваем провода к LPT

Припаиваем провода к COM порту

Припаиваем провода к COM порту

Теперь нам понадобится разъем COM «папа» (я взял его от COM порта АТ-шной матери).

Припаиваем соответствующие провода к СОМ порту (в моем тяжелом случае я просто их прозвонил) и к штырькам LPT порта и диодам, выпиваем еще немного/много ПИВА.

Теперь всю эту шнягу попробуем запихать в корпус LPT порта. Нам надо будет просто выломать заднюю стенку у корпуса (там где выходил или входил кабель), для того, чтобы установить туда разъем СОМ. Запихиваем все это дело в корпус и закрываем.

Получилось

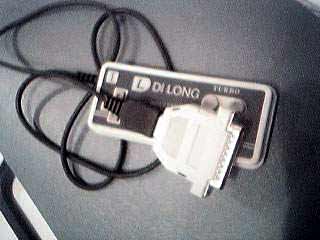

Подключенный девайс

Вот наш девайс, подключенный к джойстику

Все, можно допивать пиво. Также можно собрать ХРЕНЬ-удлинитель, это может пригодиться если у вас системник стоит под столом, в соседней комнате или у соседей, а также если вы хотите подключить не один а несколько джойстиков, в нашем случае 2. Для сборки ХЕРНИ-удлинителя нам понадобится все то же самое + кабель с пятью жилами, я опять легко вышел из этой ситуации взяв ненужный кабель от UPS (можно использовать удлинитель для СОМ порта которые продаются в магазинах).

Хрень – удлиннитель

Хрень-удлиннитель на два джойстика

Главное чтобы в кабеле было 9 жил (у некоторых кабелей от UPS используется меньше жил и соответственно некоторые штырьки, которые нам нужны могут не использоваться, а разъемы у таких кабелей как правило литые т.е. не разборные).

Отрезаем у кабеля разъем «мама», срезаем изоляцию и ищем нужные нам провода путем прозванивания (нам нужны провода от штырьков 2, 3, 4, 6, 8). Далее процесс сборки идет как у простой ХЕРНИ (припаивание диодов и проводов от кабеля к LPT).

Кстати к компу можно подключить сразу до 5 джойстиков NES, и все через один только порт LPT, используя одни и те же выходы, тогда как один из 5 доступных входов назначается на каждый джойстик.

Вот распайка:

Pin 2 clock
Pin 3 latch
Pin 5-9 питание
Pin 10 1 data – для первого джойстика
Pin 11 2 data – для второго джойстика
Pin 12 3 data – для третьего джойстика
Pin 13 4 data – для четвертого джойстика
Pin 15 5 data – для пятого джойстика
Pin 18-25 земля

Clock, latch, питание и земля каждого джойстика сидят на одних и тех же жилах!

Штырек 14 нельзя использовать, он не является входом параллельного порта.

С примером разобрались, теперь я приведу схемы разъемов для других моделей NES и SNES (SNES сделана по тому же принципу, что и NES, и соответственно джойстики подключаются аналогично), подключение проходит как и вышеописанный пример только вместо разъема СОМ «папа» будут использоваться другие разъемы (их можно взять например от старой приставки или купить).

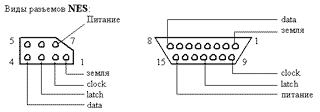

Виды разъемов nes

Разъем snes

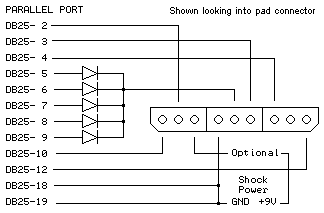

Подключение Sony Playstation

Sony

Чтобы подключить второй джойстик, все провода дублируются кроме 10 и 12, а для 2-го джойстика, замените провод 10 на провод 13, и 12 на 15. Но тут заключается огромный облом (ПИВО здесь не причем), мощности для 2-го устройства может не хватить, и скорее всего придется запитываться от внешнего блока питания.

Подключается блок просто: удалите диоды с разъема и подсоедините + от источника питания 5V. Минус подсоедините к штырьку 18/19.

Если у ваш джойстик не Dual-Shock или вам нафиг не нужен Force Freed back не делайте провод, обозначенный на рисунке как Optional. И источник питания 9V не понадобится (отдайте лучше мне).

Будьте очень внимательны при подключении источника 9V (может убить током). Неправильное подключение убьет джойстик и/или порт LPT. В качестве питания 9V лучше использовать батарейку (кстати, вы знаете что песня «...у любви села батарейка» про вибратор 8)). Все.

Подключение Sega Genesis

Sega

ATTENTION (внимание): Интерфейс Directpad pro для GENESIS (MEGADRIVE) не работает с некоторыми новыми чипсетами параллельного порта (лажа L). Решить эту проблему можно только установкой мультикарты со старым чипсетом (у них у всех он старый J).

Подключение Атари

Atari

Подключение Jaguar

Jaguar

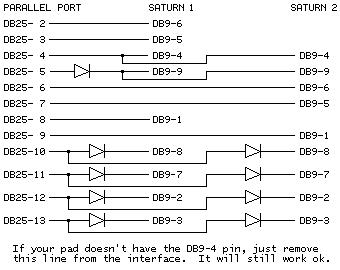

Подключение Sega Saturn

Saturn

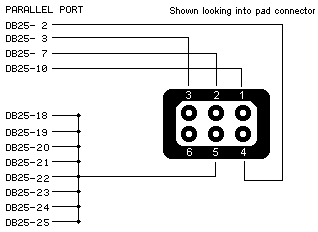

Подключение Virtual Boy

Virtual boy

Ну все, теперь у нас (вас) есть джойстик который можно подключит к компутеру. Если кому нибудь, что-то не понятно или руки не от туда растут, пишите мне я вам помогу разобраться. Ну а для самых ленивых я могу собрать ХРЕНЬ на заказ, за пиво конечно :) (я люблю Балтику № 3 и № 7).

Колычев Игорь Kv71 (дополнения)
